Сиденья снимаем для ремонта, а также для подхода к деталям и узлам автомобиля внутри салона

Причин по которым нужно снимать задние сидения на автомобиле весьма много, мы сегодня расскажем как это сделать на модели Hyundai Solaris. Обычно, самое часто, делается это для работы с топливным насосом и фильтром, но к примеру в нашем случае, банально было решено помыть сидение и спинку. Так как на улице было солнышко, оно быстро подсушило сидения после обработки спец средствами, но вернемся к демонтажу.

Для работы нам понадобиться набор ключей и другие стандартные инструменты, которые найдутся в любом гараже, в добавок было бы не плохо работать с товарищем, который поможет вам вытащить сидения их автомобиля. Мы установили сразу и подогрев задних сидений, как клиент и просил. Все нужные детали заказали здесь: http://autoprotect.com.ua/catalog/chehly__majki_avtomobilnye, там даже чехлы есть кому надо может.

1. Первым делом, как показано на фотографии чуть ниже, нужно уложить спинки сидений. Откручиваем по два крепежных болта на каждой из них(мы пометили где они были уже).

2. Спинку, что находиться с правой стороны уже можно снимать, ее больше ничего не крепит. А вот с левой стороны придется немного поработать, так как там находиться ремень безопасности. Для этого не только не снимаем левую спинку, так еще пытаемся ее отодвинуть назад, чтобы открыть доступ к крепежному болту, находящемуся примерно по центру сидения. Откручиваем его и убираем из салона сидение(прочитайте сначала 3 шаг).

При этом, лучше работать вдвоем. Но если уж получилось так, что демонтаж производиться самостоятельно, то советуем все металические части обернуть в материал, дабы случайно не поцарапать кузов вашего Hyundai Solaris.
А вот так выглядит петля, которая находиться с внутренней стороны сидения, она доставила немного головной боли при установки обратно.

3. По мимо болтов, сидение крепиться вот на этих трех пистонах(на фотографии ниже). Здесь нужно попросту использовать грубую силу, дабы снять его с креплений.

4. Осталось снять крепежный болт ремня безопасности и убрать левую спинку заднего сидения. Вот и все, при сборке, повторяем все в обратной последовательности.

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

Хорошо (4 балла)

Для выполнения операций необходим инструмент

1. Приподнимите подушку заднего сиденья спереди и, поддев сзади, снимите подушку.

2. Извлеките задние боковые ремни безопасности из проушин на спинке заднего сиденья.

3. Выверните болт крепления заднего центрального ремня безопасности.

4. Выверните три болта крепления спинки сиденья к основанию кузова.

5. Выведите три проушины спинки сиденья из зацепления с крючками на кузове, приподняв спинку вверх (по направлению стрелки) и извлеките спинку из салона.

6. Выверните по два болта крепления усилителей, расположенных за спинкой заднего сиденья и снимите усилители.

7. Подденьте фиксатор крепления панели, отделяющей салон от багажника и снимите фиксатор.

Так расположены фиксаторы крепления панели, отделяющей салон от багажника.

8. Выверните по два винта (с каждой стороны) крепления панели, отделяющей салон от багажника.

9. Снимите панель отделяющей салон от багажника.

10. Установите заднее сиденье в порядке, обратном снятию.

В статье не хватает:

Работа показана на примере левого переднего сиденья, правое сиденье снимают аналогично. Сиденье держится на четырех креплениях.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сдвигаем сиденье максимально назад, тем самым освобождая шляпки болтов, выверните болт переднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова, который находиться возле двери.

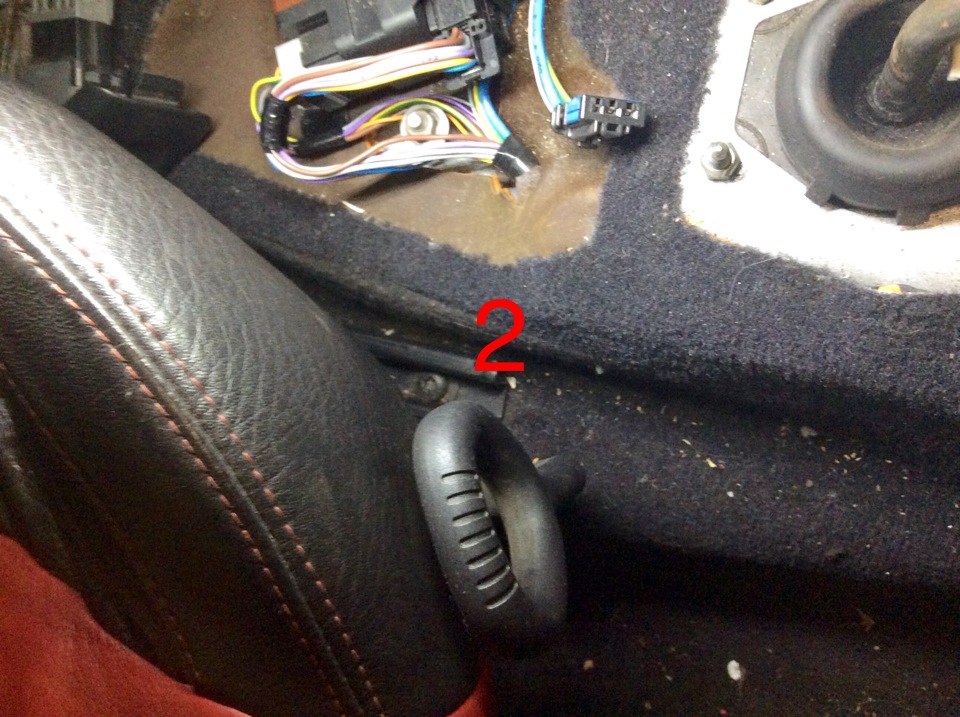

3. Выверните болт переднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова, который находиться возле коробки переключения передач.

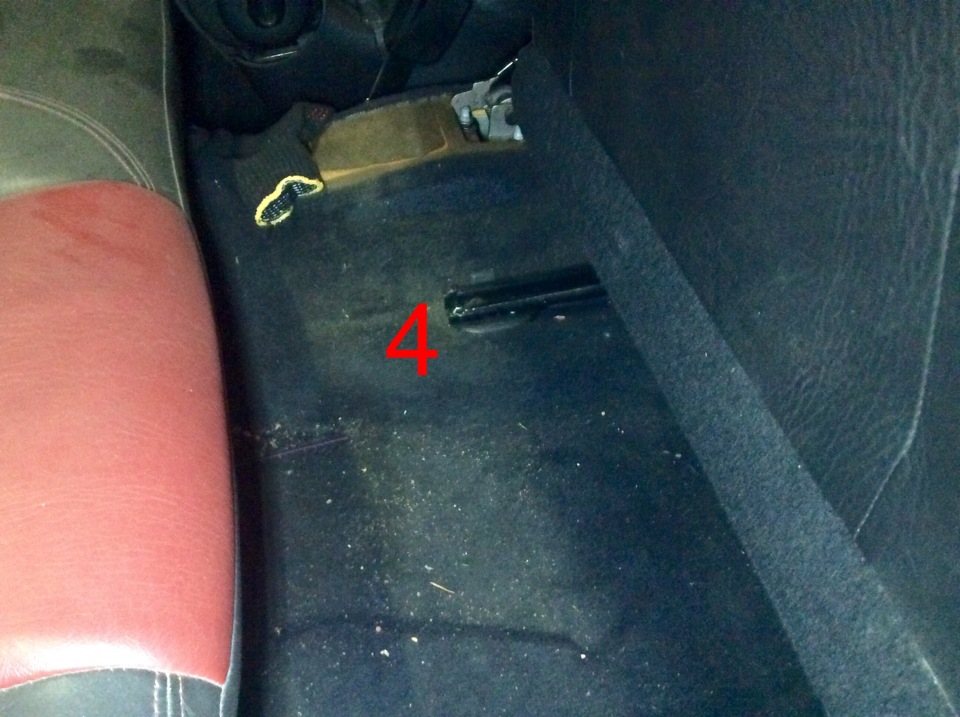

4. Сдвиньте сиденье вперед до упора и выверните болт заднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова, который находиться возле двери.

5. Выверните последний болт заднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова.

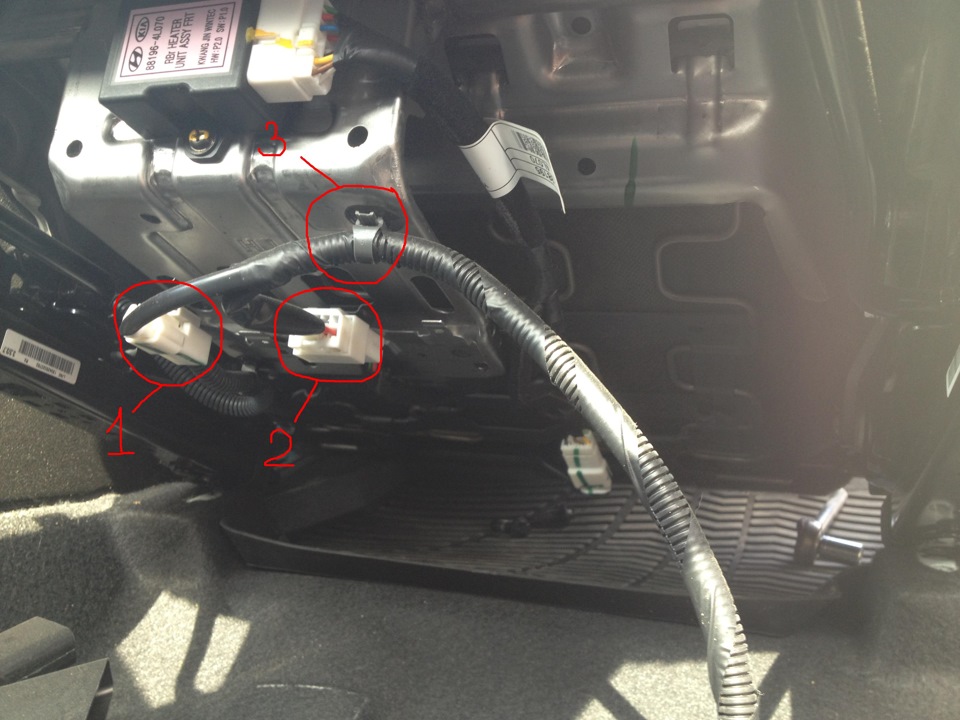

6. Откиньте спинку кресла назад, чтобы отсоединить датчик ремня безопасности и обогрева сиденья, так же надо открыть хомут который держит провода, и извлеките сиденье из салона.

1 – Датчик ремня безопасности;

2 – датчик подогрева сидения;

3 – хомут который держит провода.

На пассажирском сиденьи присутствует​ только датчик обогрева сиденья.

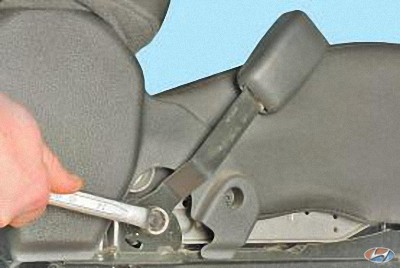

7. Выверните болт крепления замка ремня безопасности к сиденью, и снимите замок.

9. Установите переднее сиденье и все снятые детали в порядке, обратном снятию.

Система пассивной безопасности (SRS) автомобиля объединяет в комплексе передние и боковые подушки безопасности для водителя и пассажира на переднем сиденье, надувные боковые шторки (в зависимости от комплектации), инерционные ремни безопасности для водителя и всех пассажиров

Ремни безопасности для водителя и переднего пассажира оснащены пиротехническими преднатяжителями, установленными в инерционных катушках.

Схема расположения подушек безопасности: 1 – подушка безопасности водителя; 2 – подушка безопасности пассажира; 3 – боковые подушки безопасности; 4 – шторки

Подушки безопасности не заменяют ремни безопасности.

Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем безопасности человеку.

Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье.

При аварии непристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля.

Не устанавливайте или не размещайте никакие аксессуары на передней панели перед пассажиром над вещевым ящиком в автомобиле.

Такие предметы могут резко прийти в движение и привести к получению травм при раскрытии подушки безопасности пассажира.

При установке освежителя воздуха внутри салона следует исключить его размещение рядом с приборами или на поверхности приборной панели.

Такие предметы также могут травмировать при раскрытии подушки безопасности пассажира.

Раскрытие подушек безопасности может сопровождаться громким шумом и распространением по салону тонкодисперсной пыли.

Пыль, появившаяся во время раскрытия подушек, может вызвать раздражение кожи или глаз, усилить астматическую реакцию отдельных людей.

После дорожно-транспортного происшествия, которое сопровождалось раскрытием подушек безопасности, всегда тщательно мойте все открытые участки кожи теплой водой и туалетным мылом.

Перед заменой предохранителя или отключением аккумуляторной батареи поверните ключ в замке зажигания в положение «LOCK» и выньте его из замка зажигания.

Никогда не вынимайте и не заменяйте предохранители, которые имеют отношение к системе подушек безопасности при нахождении ключа зажигания в положении «ON».

Несоблюдение этого предупреждения приведет к загоранию сигнализатора неисправности системы подушек безопасности.

Чтобы выключить сигнализатор, придется обратиться в специализированный автотехцентр.

Система подушек безопасности SRS предназначена для их раскрытия только в том случае, когда сила фронтального удара достаточно велика, и его направление составляет угол не более 30° к продольной оси автомобиля.

Передние подушки безопасности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворачивания автомобиля.

Дети в возрасте младше 12 лет должны всегда находиться на заднем сиденье и должны быть надежно зафиксированы.

Никогда не разрешайте детям ездить в автомобиле на переднем пассажирском сиденье.

Если ребенок старше 12 лет располагается на переднем сиденье, его необходимо надежно пристегнуть ремнями безопасности, сиденье должно быть отодвинуто в крайнее заднее положение, а подушка безопасности переднего пассажира должна быть отключена.

Отключать подушку безопасности переднего пассажира следует только при выключенном зажигании, в противном случае возможен отказ блока управления системой подушек безопасности.

В систему SRS входят следующие элементы:

– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и газогенератора;

– модуль подушки безопасности переднего пассажира, находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора.

Отличается от подушки безопасности водителя формой и большим объемом;

Места расположения подушек безопасности обозначены значком «AIRBAG».

– электронный блок управления, установленный под облицовкой тоннеля пола и управляющий системой.

В ЭБУ встроены микромеханические датчики, измеряющие продольное и поперечное ускорение автомобиля при столкновении.

ЭБУ оценивает силу удара, сравнивая значения, которые он получает от датчика фронтального удара, датчиков бокового удара и внутренних электронных датчиков, с заданным значением.

Если сигнал замедления вследствие фронтального или бокового удара превышает заданное значение, ЭБУ инициирует срабатывание преднатяжителей ремней безопасности и развертывание соответствующих подушек безопасности.

Если аккумуляторная батарея автомобиля разбилась во время аварии, электрическая цепь удерживания напряжения в ЭБУ все еще будет способна активировать подушки безопасности в течение некоторого времени с момента удара;

– датчики фронтального и бокового удара, передающие информацию об ускорении в блок управления системой.

Силу и направление удара при дорожно-транспортном происшествии определяет электронный блок управления системой пассивной безопасности с помощью датчиков удара.

По сигналам датчиков блок управления активирует подушки безопасности и преднатяжители передних ремней безопасности.

Датчики фронтального удара расположены на лонжеронах кузова автомобиля за передним бампером

Датчики бокового удара установлены на центральной стойке кузова с внутренней стороны за облицовками стоек;

Показан датчик бокового удара, расположенный с левой стороны автомобиля.

Другой датчик расположен с правой стороны аналогичным образом.

Датчики бокового удара устанавливают на автомобили с боковыми подушками безопасности и надувными шторками в вариантном исполнении.

– ремни безопасности.

При ударе определенной силы ЭБУ, получив сигналы от датчиков удара, перед активацией подушек безопасности увеличивает натяжение ремней, выдавая команду на пиротехнические элементы преднатяжителей.

Последние обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и переднего пассажира к спинкам сидений, исключают дальнейшее перемещение их по инерции вперед и получение травм от сработавшей подушки безопасности;

Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

– подголовники, установленные на спинках сидений водителя и переднего пассажира автомобилей всех комплектаций и на спинке заднего сиденья.

Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.

Подголовники передних и задних сидений можно регулировать по высоте нажатием на фиксатор и перемещением подголовника вверх или вниз на требуемую высоту

Оптимальным считается такое положение подголовника, при котором его верхняя кромка расположена на одном уровне с верхней частью головы.

Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.

– сигнализаторы системы пассивной безопасности:

– сигнализатор неисправности в системе подушек безопасности;

При загорании сигнализатора немедленно обратитесь в специализированный автосервис.

Помимо возможного отказа в аварийной ситуации, подушка безопасности может неожиданно сработать во время движения и привести к тяжелым последствиям.

– сигнализатор непристегнутого ремня безопасности водителя.

Инструкция по снятию заднего сиденья в Hyundai Solaris

Если вам требуется освободить дополнительное пространство в салоне вашего Hyundai Solaris или провести ремонт или замену на задней части автомобиля, снятие заднего сиденья может быть необходимой процедурой. В этой подробной инструкции мы расскажем вам о простых шагах, которые помогут вам безопасно и эффективно снять заднее сиденье вашего Hyundai Solaris.

При снятии заднего сиденья необходимо обратить особое внимание на безопасность и аккуратность. Убедитесь, что автомобиль находится в режиме стоянки, с пониженным риском движения или снятым аккумулятором. Следуйте этим простым шагам для снятия заднего сиденья:

Шаг 1: Подготовка автомобиля

Шаг 2: Поиск крепежных элементов

Шаг 3: Откручивание крепежных элементов

Шаг 4: Отделение сиденья от крепежей

Шаг 5: Снятие заднего сиденья

Следуя этим простым шагам, вы сможете без проблем снять заднее сиденье с вашего Hyundai Solaris. Однако, важно помнить, что каждая модель может иметь некоторые отличия в процессе снятия сиденья, поэтому рекомендуется обратиться к руководству по эксплуатации автомобиля для получения точных инструкций и предостережений.

Подготовка к снятию заднего сиденья

Перед началом процесса снятия заднего сиденья в Hyundai Solaris, необходимо провести некоторую подготовку. Вот несколько важных шагов, которые помогут вам выполнить задачу безопасно и эффективно:

Следуя этим простым шагам подготовки, вы обеспечите безопасность и эффективность процесса снятия заднего сиденья в Hyundai Solaris. Будьте внимательны, соблюдайте указанные рекомендации и не стесняйтесь обратиться за помощью, если у вас возникнут сомнения или трудности.

Шаги по снятию заднего сиденья в Hyundai Solaris

Снятие заднего сиденья в Hyundai Solaris может показаться сложной задачей, но с правильными инструкциями и последовательностью действий, вы сможете выполнить эту задачу без особых трудностей. Вот шаги, которые помогут вам снять заднее сиденье:

Шаг 1: Подготовка рабочей зоны

Шаг 2: Открывание задней двери

Шаг 3: Поиск и откручивание крепежных элементов

Шаг 4: Отсоединение электрических соединений (при необходимости)

Шаг 5: Подъем и снятие заднего сиденья

Следуя этим шагам, вы сможете снять заднее сиденье в Hyundai Solaris. Важно помнить, что каждая модель автомобиля может иметь некоторые отличия в процессе снятия сиденья, поэтому рекомендуется обратиться к руководству по эксплуатации вашего автомобиля для получения дополнительных инструкций и рекомендаций от производителя.

Полезные советы и предостережения при снятии заднего сиденья

При снятии заднего сиденья в Hyundai Solaris важно учесть несколько полезных советов и предостережений, чтобы выполнить задачу безопасно и предотвратить возможные повреждения или проблемы. Вот некоторые советы, которые стоит учесть:

Помните, что безопасность и правильное выполнение процедуры снятия заднего сиденья важны. Следуя этим полезным советам и предостережениям, вы сможете выполнить задачу без проблем и обеспечить сохранность вашего Hyundai Solaris.

Уход и хранение снятого заднего сиденья

После успешного снятия заднего сиденья в Hyundai Solaris важно правильно ухаживать за ним и обеспечить его безопасное хранение. Вот некоторые рекомендации и советы, которые помогут вам в этом:

Следуя этим рекомендациям, вы сможете правильно ухаживать за снятым задним сиденьем и обеспечить его безопасное хранение. Помните, что качественный уход и правильное хранение сиденья помогут поддерживать его долговечность и сохранять его в хорошем состоянии для будущего использования.

Снятие переднего сиденья

Показываем на примере левого сиденья, правое пассажирское сиденье снимается таким же образом

Отключаем минусовую клемму аккумулятора, потому как придется отключать жгут проводов от сигнализатора непристегнутого ремня

Отжимаем фиксаторы крепления и отсоединяем жгут проводов от кронштейна сиденья

Разъединяем колодки проводов сигнализатора непристегнутого ремня безопасности водителя

Разъединяем колодки проводов обогрева сиденья водителя

Выкручиваем два болта переднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова

Сдвигаем сиденье вперед до упора

Выкручиваем два болта заднего крепления опорных кронштейнов направляющих салазок сиденья к основанию кузова

Вынимаем сиденье из салона автомобиля

Выкручиваем болт крепления замка ремня безопасности к сиденью (если необходимо)

Устанавливаем переднее сиденье и все снятые детали в обратной последовательности

Снятие заднего сиденья

Заднее сиденье, к прочему еще снимаем для подхода к лючку топливного модуля

Потребуется ключ на 10, пассатижи, отвертки

Приподнимаем подушку заднего сиденья спереди

И подняв сзади – снимаем подушку

Вынимаем задние боковые ремни безопасности из проушин на спинке заднего сиденья

Выкручиваем болт крепления заднего центрального ремня безопасности

Выкручиваем три болта крепления спинки сиденья к основанию кузова

Выводим три проушины спинки сиденья из зацепления с крючками на кузове, приподняв спинку вверх (по направлению стрелки на фото)

Вынимаем спинку из салона

Выкручиваем по два болта крепления усилителей, расположенных за спинкой заднего сиденья

Поддеваем фиксатор крепления панели, отделяющей салон от багажника

На фото расположение фиксаторов крепления защитной панели, отделяющей салон от багажного отделения

Выкручиваем по два винта с каждой стороны крепления панели

И снимаем панель

Устанавливаем заднее сиденье в обратном порядке.

Снятие подушки безопасности водителя

Отключаем минусовой провод от аккумулятора

Ждем не менее одной минуты, чтобы разрядился конденсатор активатора подушки

Если не отключить питание, то неожиданно может сработать подушка безопасности

Выкручиваем два винта крепления модуля подушки безопасности на рулевом колесе и вынимаем винты

Вынимаем модуль подушки и отводим его на длину проводов

Отверткой поддеваем фиксатор колодки проводов

Отсоединяем колодку жгута проводов от модуля

Отверткой отжимаем держатель жгута проводов и вынимаем из держателя провод

Снимаем модуль подушки безопасности

При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания надувной подушки.

При первом включении зажигания после установки модуля подушки в автомобиль находитесь вне автомобиля, и включайте выключатель зажигания, протянув руку под рулевой колонкой.

Снятие и установка подушки безопасности пассажира

Снимаем панель приборов, как описано в статье – Как снять панель приборов (торпеду) автомобиля Hyundai Solaris

Выкручиваем винты крепления модуля подушки безопасности переднего пассажира к панели приборов

Отверткой поддеваем фиксаторы крепления подушки

Вынимаем модуль подушки безопасности из панели приборов

Устанавливаем подушку в обратной последовательности

Снятие передних ремней безопасности

Выкручиваем болт нижнего крепления ремня безопасности за сиденьем водителя

Снимаем болт, дистанционную втулку, шайбу и отводим ремень в сторону

Снимаем нижнюю часть облицовки центральной стойки

Снимаем верхнюю часть облицовки центральной стойки, выводя пряжки ремня безопасности из проема верхней части облицовки

Выкручиваем болт верхнего крепления ремня безопасности к механизму регулировки положения ремня по высоте

Снимаем пряжку крепления ремня с механизма регулировки по высоте

Поддеваем фиксатор колодки проводов преднатяжителя ремня безопасности

Отводим колодку проводов от преднатяжителя

Выкручиваем болт крепления инерционной катушки ремня безопасности к кузову

И снимаем ремень безопасности

Если необходима замена механизма регулировки положения ремня по высоте, выкручиваем два болта его крепления

И снимаем механизм регулировки

Если необходимо заменить замок переднего ремня безопасности, то снимаем переднее сиденье

Отверткой поддеваем два фиксатора крепления держателя колодок обогрева переднего сиденья и датчика непристегнутого ремня

Снимаем держатель колодок

Разворачиваем держатель и выводим из фиксатора жгут проводов датчика непристегнутого ремня безопасности

Тянем колодку жгута проводов датчика непристегнутого ремня в сторону (как показано на фото)

И отсоединяем колодку от держателя

Отверткой поддеваем держатель проводов датчика непристегнутого ремня

Отсоединяем жгут проводов от основания сиденья

И снимаем замок ремня вместе с подсоединенным к нему жгутом проводов

Устанавливаем замок ремня безопасности и все детали в обратной последовательности

Снятие и установка задних ремней безопасности

Снимаем подушку заднего сиденья

Выкручиваем болт нижнего крепления ремня безопасности заднего пассажира

Снимаем спинку заднего сиденья, выводя задние боковые ремни безопасности из проушин на спинке заднего сиденья

Снимаем облицовку задней полки салона

Выводим из зацепления с кузовом кронштейн инерционной катушки сверху и снимаем ремень безопасности заднего пассажира в сборе

Для замены замков ремней безопасности задних пассажиров нажмите на фиксатор крепления колодки жгута датчика непристегнутого ремня безопасности заднего левого пассажира и разъедините колодки датчика.

Аналогично разъедините колодки датчиков непристегнутого ремня безопасности заднего правого и среднего пассажиров.

Отверткой поддеваем и отсоединяем от днища кузова колодку датчика непристегнутого ремня безопасности заднего левого пассажира

Также отсоединяем колодку непристегнутого ремня безопасности заднего правого и среднего пассажира

Выкручиваем болт крепления замка ремня безопасности левого заднего пассажира и ремня безопасности среднего пассажира к кузову автомобиля

Снимаем пряжку крепления ремня безопасности среднего пассажира и замок ремня безопасности заднего левого пассажира

Выкручиваем болт крепления замков ремней безопасности среднего и правого пассажиров

И снимаем замки

Устанавливаем детали в обратной последовательности
