Установка камеры заднего вида Hyundai Solaris (Хендай Солярис) значительно облегчает парковку.

При включении задней передачи на экране штатного головного устройства, зеркала заднего вида с монитором или на дополнительном мониторе, автоматически переключатся изображение с камеры заднего вида.

Штатные камеры заднего вида оснащены матрицей высокого разрешения с широким углом обзора 170°, и позволяют видеть препятствия в темное время суток при минимальной освещенности фонарей заднего хода.

Дополнительно к камере заднего вида подключается видеопарктроник с отображением расстояния до препятствия на экране.


Камера заднего вида для хендай солярис

1 950 руб.
1 790 руб.

Есть в наличии

При получении, наличными, VISA/Master Card/Мир, электронные деньги

В фирменных центрах в Санкт-Петербурге

Камера заднего вида Hyundai Solaris седан 2010-2016 г.в. устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Парковочная камера Хендай Солярис седан ставится в штатное место подсветки, дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.

После покупки камеры заднего вида необходимо подключить её к штатной магнитоле. В данной статье покажем, как это сделать на примере Hyundai Solaris 2022 года.

Первое и, пожалуй, самое сложное, что необходимо сделать, – снять рамку штатной магнитолы. Для этого вы можете использовать отвертку и другие подручные средства.


Камера заднего вида для хендай солярис

Затем нужно открутить 4 винта, которые держат магнитолу.


Камера заднего вида для хендай солярис

Вытаскиваем магнитолу и вынимаем разъём, представленный на фото. В него мы будем добавлять пины, чтобы подключить видеосигнал с камеры.


Камера заднего вида для хендай солярис

Количество устанавливаемых и вынимаемых пинов может различаться, для этого необходимо найти схему распиновки разъёма для вашего автомобиля. Приводим схему для Hyundai Solaris 2022 года.


Камера заднего вида для хендай солярис

Устанавливаем необходимые пины, в нашем случае их два, и припаиваем к ним «тюльпан». Не забудьте заизолировать место пайки.


Камера заднего вида для хендай солярис

Камера заднего вида для хендай солярис

После завершения пайки проверяем работоспособность. Для этого необходимо сначала сбросить питание, вытащив соседний разъём. Проверяем работоспособность, запитав камеру от аккумулятора через прикуриватель. В дальнейшем камера будет подключена к фонарю заднего хода.


Камера заднего вида для хендай солярис

Камера заднего вида для хендай солярис

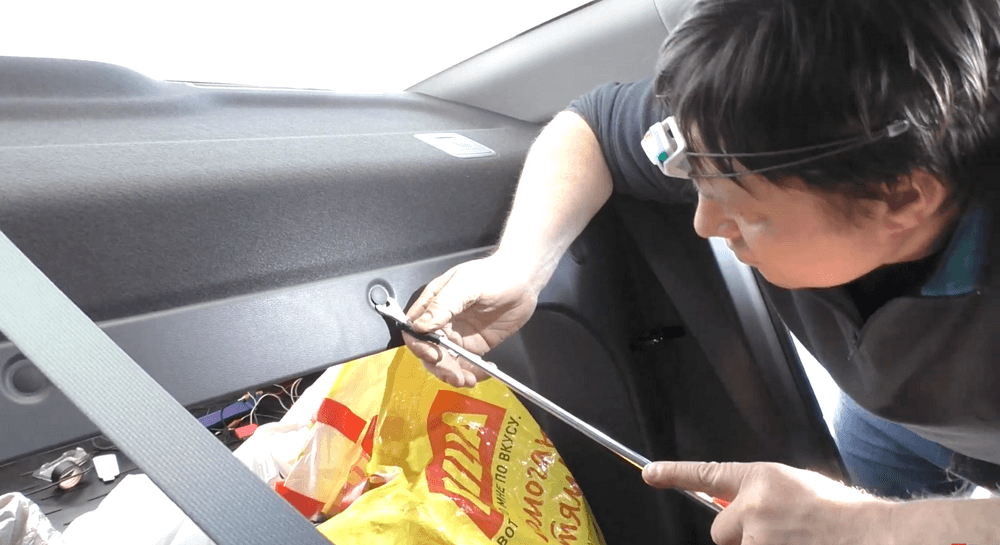

После успешной проверки камеры, приступаем к её установке в фонарь освещения номерного знака. Для начала снимаем обшивку двери багажника. Чтобы сделать это на Hyundai Solaris 2022 года, снимаем 8 пистонов и 2 самореза в ручке багажника.


Камера заднего вида для хендай солярис

Вынимаем фонарь освещения номерного знака. Проще всего это сделать изнутри, чтобы не повредить покрытие.


Камера заднего вида для хендай солярис

На фонаре есть специальные защелки, с помощью которых можно отделить заднюю крышку плафона и установить её на нашу камеру. Таким образом, ничего не повредив, оставляем оригинальные детали. Также в комплекте есть специальная прокладка.


Камера заднего вида для хендай солярис

Устанавливаем камеру на место фонаря освещения номерного знака.


Камера заднего вида для хендай солярис

Перед тем, как протягивать провод дальше, рекомендуем повторно проверить работоспособность камеры. Находим провод заднего хода и подключаем к нему питание нашей камеры с навеской, чтобы проверить, нужно ли оставлять парковочные линии.


Камера заднего вида для хендай солярис

Напомним, что в линейке камер AVEL парковочные линии отключаются.


Камера заднего вида для хендай солярис

Проводка пойдет по штатной линии под защелками. Не забудьте запаять и загерметизировать место, куда вы подключали питание камеры. Проводка пойдет по водительской стороне. Притягивайте проводку везде, где есть возможность.


Камера заднего вида для хендай солярис

Камера заднего вида для хендай солярис

Мы будем делать проводку по штатной, далее через заднюю стойку и наверх через крышу. Снимаем обшивку и протягиваем провод нашей камеры в салон.


Камера заднего вида для хендай солярис

Камера заднего вида для хендай солярис

Прячем проводку под обшивкой крыши, предварительно сняв уплотнитель двери.


Камера заднего вида для хендай солярис

Аккуратно снимаем обшивку передней стойки. Внутри спрятан пистон, который нужно отжать сверху и снизу до щелчка. Протягиваем провод вдоль штатного и так же притягиваем стяжками. Далее уходим в панель.


Камера заднего вида для хендай солярис

Перед тем, как завести провод под торпедо, обмотайте его мягкой изолентой, чтобы он не шумел при движении. Теперь соединяем тюльпаны и сматываем их изолентой, чтобы избежать размыкания.


Камера заднего вида для хендай солярис

На этом установка окончена и можно приступить к сборке в обратном порядке.


Камера заднего вида для хендай солярис

Таким образом, мы установили камеру заднего вида к штатной магнитоле Hyundai Solaris 2022 года. Приятного пользования!


Камера заднего вида для хендай солярис

Технические характеристики и схема подключения

К штатным камерам заднего вида для Hyundai Solaris (Хендай Солярис) подключается видеопартктроник с выходом на экран расстояния до объекта.


Камера заднего вида для хендай солярис

Камера заднего вида для хендай солярис

Камеры переднего и заднего вида

При наличии у монитора только одного видео входа устанавливается видео сплиттер для коммутации камеры переднего и заднего вида. В момент парковки камеры переключаются автоматически.


Камера заднего вида для хендай солярис

Штатные камеры заднего вида

Штатные камеры заднего вида для Hyundai Solaris (Хендай Солярис) с изображение высокой чёткости и высоким разрешением.

Камера оснащена матрицей с широким угол обзора 170°.

Штатные камеры заднего вида позволяет видеть препятствия в темное время суток при минимальной освещенности. Дополнительное освещение обеспечивают фонари заднего хода.

Камеры заднего вида защищена от пыли и воды.
