Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Водитель, находясь за рулем, должен обеспечить максимальный обзор дороги со всех сторон для того, чтобы иметь возможность спрогнозировать и предотвратить опасную дорожную ситуацию.

Установка задней камеры Хендай Солярис на любой хэтчбек или седан обеспечит улучшение качества обзора. Изображение с камеры передается на монитор, установленный на торпеде, и водитель имеет возможность быстро анализировать дорожную обстановку.

Купить видеокамеру с монитором можно за не очень высокую цену. Самостоятельный монтаж ее несложен, но займет несколько часов из-за необходимости снятия и обратной установки внутренней обивки багажника и салона. Возможно, придется производить работу в несколько этапов, в течение 2-3 дней.

Сообщение от АНДРЕЙ Dymov

6 и 20 питание камеры они рядом с сигнальными проводами на выходе 6 с чем-то вольт

Сообщение от Серега093

Там не все так просто , тут по этому вопросу целая тема была , дело в том что ШГУ в комплектации с штатной камерой и без , не смотря на внешнее сходство разные , с разными каталожными номерами , в той комплектации что без камеры , в ШГУ отсутствует какой то блок , по этому просто так подключить к этому ШГУ камеру не так то и просто , тут многие пытались , просили сфоткать ШГУ с камерой без крышки внутри для сравнения , но по моему так ни у кого ни чего и не вышло .

Сообщение от АНДРЕЙ Dymov

Добрый день, поставили камеру якобы ориг нальную мобис, протянули провода подключили кнопку багажника удачно и провода кан шины и проверили работоспособность камеры монитором и вот чудо камера понимает что мы поворачиваем рулем и рисует поворотные линии, но вот подключили ее к шгу как показано на схемах и поковыряв в настройках (инж меню) так и не добились ее работы на экране

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

– классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

– зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Как подключить камеру заднего вида Хендай Солярис?

Финальным этапом установки задней камеры на Хендай Солярис станет подключение оборудования и проверка его работоспособности. Для проведения провода потребуется снять обшивку дверей и облицовку стойки лобового стекла.

Провода от монитора соединяются с проводами плафона подсветки салона. Работоспособность камеры проверяется при включении автомобиля. Запитывается она от заднего фонаря, специально включать фонари не требуется, устройство должно подключаться сразу при включении мотора.

Изображение подается на монитор.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

В процессе установки камеры необходимо так расположить монитор, чтобы просмотр изображения на нем не отвлекал внимание водителя от переднего обзора.

Расположение его на зеркале заднего вида позволит решить эту задачу.

Подключение камеры к зеркалу с видеорегистратором

Вместо простого зеркала с дисплеем можно установить устройство со встроенным видеорегистратором. В этом случае картинка с камеры заднего вида будет не только отображаться на мониторе, но и записываться на носитель. На таких зеркалах с регистраторами обычно уже установлена передняя видеокамера — на задней панели изделия.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Подключение камеры заднего вида к зеркалу с видеорегистратором производится по описанному выше алгоритму. Некоторые отличия могут быть в способах подсоединения питания и управляющих сигналов, что будет рассмотрено ниже.

Как установить и подключить

Установка штатного устройства сложностей не вызывает, т. к. для этого необходимо демонтировать 1 фонарь и установить камеру на его место. Крепится она 2 саморезами в тех же точках, что и светильник. Подключение к бортовой сети автомобиля (+12 В) проводят от правого блока кормовых фонарей. Здесь находится лампа заднего хода. Минусовой провод подсоединяют к корпусной клемме приборов освещения номерного знака.

Монтаж универсального видеоустройства вместо штатной камеры заднего вида Hyundai Solaris предполагает наличие отверстия для крепления. На корпусе прибора расположена резьбовая шпилька с гайкой для крепления. Камера выполнена таким образом, что при расположении на ровной поверхности объектив направлен под углом 10-15° вниз. Это дает возможность лучше ориентироваться в дорожной обстановке и правильно определять дистанцию до препятствия.

Провода протягивают в багажник через штатное отверстие с резиновой заглушкой. В связи с тем, что пластиковые элементы салона трудно демонтировать, то линию прокладывают под обшивкой крыши. Для этого снимают дверной уплотнитель и проталкивают кабель под крышу. Если в качестве экрана используют монитор в зеркале, то провода протягивают сверху через уплотнение плафона освещения салона. При подключении дисплея штатного головного устройства линию проводят под обшивкой стойки лобового стекла вниз.

Штекер камеры вставляется в соответствующее гнездо на задней панели магнитофона. При установке парктроника на автомобиль провода от обоих устройств соединяют в 1 жгут и протягивают вместе. Эти монтажные работы лучше проводить одновременно, чтобы лишний раз не снимать обшивочные элементы.

Если водитель правильно поставил и подключил видеосистему, то при включении задней передачи на экране появится изображение обстановки позади автомобиля, а цветные сигнальные линии покажут расстояние до препятствия.

На Hyundai Solaris установка камеры вида и обзора дорожной обстановки при парковке обойдется в пределах 1 100-1 300 рублей и на семейном бюджете сильно не отразится. Наличие этих устройств позволяет парковку автомобиля сделать простой и безопасной.

Неисправности и ремонт

Работоспособность видеокамеры зависит от условий эксплуатации и качества монтажа. В некоторых случаях небрежно проложенные провода могут перетереться от тряски и вибрации. Тогда жгут придется демонтировать и проводить осмотр и поиск места повреждения изоляции. Этого можно избежать, проложив провода в гофрошланге.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

При эксплуатации устройства возможно попадание влаги внутрь корпуса из-за нарушения его герметичности. Штатная камера имеет съемную заднюю крышку. Корпус разбирается, а элементы продуваются воздухом и сушатся. Универсальное видеоустройство разобрать можно, хотя оно залито герметиком. Действия по восстановлению работоспособности аналогичные. Лучше если эти работы будут выполняться специалистом.

Данные автомобиля: Hyundai Solaris 2011 г. в.

Сегодня у нас небольшой отчет по установке дополнительного оборудования – регистратор и камера заднего вида. Хозяева этого Hyundai были проездом в Красноярске и ехали в Иркутск. Видеорегистратор и камера заднего вида уже были куплены ими. Найдя нас через 2ГИС, они приехали на установку.

Ставим машину в ремзону и даем ей отогреться.

Камеру будем ставить над гос. номером.

Оборудование – регистратор и камера.

Данный регистратор устанавливается на зеркало заднего вида. Пока провода питания регистратора не прячем под обшивку.

Сначала установим камеру заднего вида. Снимаем обшивку двери багажника.

Устанавливаем камеру в наиболее оптимальное место. Провода прокладываем в пластиковой гофре.

Это внутренняя сторона крышки багажника. Видна гофра с проводами от камеры.

Аккуратно прокладываем и крепим провода по крышке багажника.

Далее провода заводим под обшивку. Сигнальный кабель прокладываем под обшивкой до регистратора в салоне, а силовой кабель камеры подключаем к питанию установленного на машине парктроника.

Подключаем регистратор и прячем провода питания регистратора под обшивку салона.

При включении регистратора часть зеркального элемента выполняет функцию экрана, и на нем видно изображение с камеры регистратора.

При включении передачи заднего хода на экран выводится уже изображение с камеры заднего хода с разметкой для упрощения парковки.

Теперь АвтоУют может помочь вам и в вопросах установки дополнитнльного оборудования, автосигнализаций, иммобилайзеров, GSM/GPS охранных систем, маяков и много другого. Мы готовы выдать вам грамотные и профессиональные решения и качественно выполнить монтаж оборудования.

Как всегда у нас индивидуальный подход, любые консультации по теме, выбор наиболее оптимального решения для проекта и конечно, гарантия.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом. Оно также служит для выведения полезной информации. Это достигается наличием встроенного дисплея.

0 thoughts on “ Установка камеры заднего вида Хендай Солярис ”

Какая камера заднего вида подойдет на Hyundai Getz ( 2008)? Установка на место плафона освещения номера. Ну или может знает кто где нарыть параметры крепления плафона освещения номера.

Большой выбор камер заднего вида на Хендай на сайте aviselectronics.

Самостоятельно поставил камеру заднего вида на шкода рапид, с гарантии слетаю? машине 4 месяца Вопрос: как быть? Заранее спасибо

Сколько можно объяснять? Слёта с гарантии не существует! ! ! Существует отказ в каком- либо конкретном ремонте, если экспертиза проведённая за счёт дилера доказала вину потребителя.

Всем, у кого не открываются ссылки/картинки – читать справку, а не писать об этом в форуме.

Ответить 10

700 683

Одни официалы при выборе авто предлагали установить камеру прямо у них. Купили авто у другого дилера, попросили у них установить камеру – говорят, что не знают как это сделать.

790 205

Добрый день. Подскажите кто какую камеру приобретал на комфорт 2020 года? На Али есть в продаже вот такие, кто пробритал?

Добрый день. Все выходные промучился с камерой заднего вида, но так и не подключил Солярис 2 2019 г.в.). Видео на монитор не поступает. Не могу запитать красный провод от тюльпана который подключается к магнитоле. Подскажите какой пин магнитолы отвечает за это подключение. Зараннее спасибо.

490 674

Не очень понятно, что и куда Вы подключали, хорошо бы показывать подробную схему. А так “масса питания камеры” – 20 пин.

Возможно в некоторых шгу нужно включить наличие задней камеры, по крайней мере у меня есть такое, пока не пробовал, отпишусь как сделаю.

Возможно вы правы, но я говорю про инженерное меню, я там это видел плюс есть пункт логи камеры, возможно в этот момент все и упираются. То что тут пишут не всё правда, что они разные да не спорю, но я как прошивающий человек с 2003 года утверждаю что 450 прошивок на один мафон и страну разрабатывать никто не будет. По крайней мере до сего момента в природе не видел, имея ввиду адекватные бренды не типа аппл3gchinaservice

Да потому что всё дело в прошивке, никого не хочу задеть обидеть или принизить, но 99,9 что прошивка резанная. Либо не там в ключают, но может ещё какое-то доппитание нужно, какая то мелочь.

Т.е. черный экран на включение камеры при включении задней скорости получилось сделать? Логи не смотрели что пишет? Просто я пробовал включить, у меня пишет нот фоунд или что-то подобное, могу сфотографировать, но я пока камеру не подключал. Подскажите что за камеру заказывали и что за кнопку. Просто я хотел с Алика типа тоже оригинал но Элантра заказывать, желательно с номерами, спасибо


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Не все машины корейского производства укомплектованы штатным парковочным видеоустройством. Однако есть возможность смонтировать ее самостоятельно. Устанавливается камера заднего вида на Хендай Солярис седан в штатное место, расположенное на крышке багажника вместо одного из фонарей подсветки номерного знака.

Рейтинг лучших моделей

Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

Trendvision MR710GP

Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

Autoexpert DV-525

Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

Dunobil Spiegel DUO

Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

Interpower Silverstone f1 Interpower HD-5

Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

SHO Me M43

Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

Функции и характеристики

Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

Как правильно подключить

Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В. Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.

Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

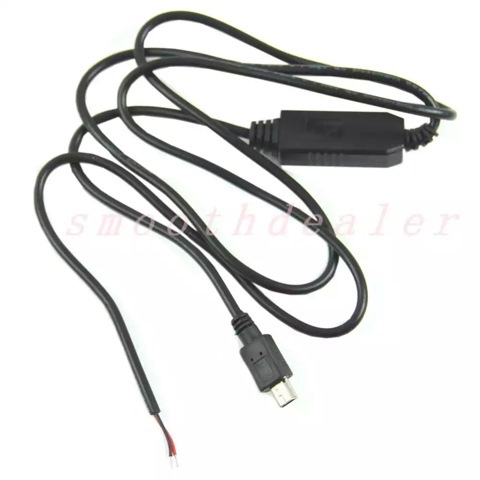

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 2 – Схема расположения предохранителей электроприборов


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 3 – Клемма


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как установить устройство на Хендай Солярис?

Процесс установки состоит из нескольких этапов. Чтобы установить камеру заднего вида Хендай Солярис на автомобиль своими руками, необходимо иметь стандартный набор инструментов.

Этапы работы

Авто обзоры – тест драйв. Крутые тачки – смотреть онлайн


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Сел аккумулятор Хендай Солярис — как попасть в салон автомобиля?


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Резина Хендай Солярис — балансировка, перестановка, маркировка


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рулевая рейка Хендай Солярис — обслуживание, ремонт, замена


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Подключение оборудования не отличается от подсоединения стандартного устройства. Другое расположение камеры заднего вида Hyundai Solaris приводит к ее преждевременному выходу из строя из-за попадания влаги внутрь корпуса и повреждения оптики.

Подключение через фильтр или реле

Иногда при подключении камеры к питанию задних фонарей наблюдаются сильные помехи, полосы, полное пропадание картинки. Это может объясняться конструкционными особенностями конкретной модели автомобиля. Для решения такой проблемы используются фильтры питания либо подключение через реле.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

С помощью реле обеспечивается стабильная подача постоянного напряжения на вход камеры при активации сигнала заднего света.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

– снять накладку с подсветкой номера и отметить место крепления камеры;

– зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

– вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.

Мы уже рассматривали раньше несколько вариантов подключения в автомобиле камеры заднего вида: к магнитоле, навигатору, монитору головного устройства или дополнительному экрану. Сегодня мы выясним, как подключить видеокамеру к зеркалу. Здесь тоже существует несколько разных способов установки. В общем случае применяется зеркало заднего вида, совмещенное с монитором. Более продвинутый вариант — установка модели со встроенным видеорегистратором.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Саму камеру тоже можно установить и подключить совершенно по-разному. Стандартный способ — монтаж устройства на номерном знаке или бампере с последующей прокладкой соединительного кабеля к торпеде. Если нет желания тянуть проводку через весь салон, можно использовать беспроводное подключение. Это обойдётся дороже, но сэкономит время. Наконец, в некоторых случаях желательно подключать камеру через фильтр питания или реле.

Критерии выбора

Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.

Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство. Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.

Выбор аппаратного устройства

Водители предпочитают останавливать свой выбор на штатном оборудовании. Установка камеры заднего вида на Хендай Солярис седан, если она выпущена тем же производителем, что и сам автомобиль вызовет меньше проблем, связанных с совместимостью.

Она устанавливается на место плафона освещения номера. Но есть и недостаток: то, что она располагается не на центральной оси автомобиля, а немного сбоку, ухудшает качество обзора.

Цена штатной камеры около 900 рублей, универсальная модель китайского производства обойдется водителю в 350-500 рублей. Можно подобрать черный или хромированный варианты, наиболее подходящие к цвету автомобиля.

Отдельно приобретается монитор, устанавливаемый в салоне седана или хетчбека, на торпеде или на зеркале.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Беспроводное соединение

При желании упростить процесс установки можно использовать беспроводное соединение. С этой целью применяются специальные радиомодули. В продаже есть также радиомодемы, уже совмещенные с видеокамерой.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

В этом случае отменяется необходимость прокладывания проводки внутри салона автомобиля. Достаточно запитать радиомодули и подсоединить их к камере и зеркалу. Питание к ним можно подать как непосредственно от бортовой сети (в этом случае они после включения зажигания постоянно будут под напряжением), так и от заднего хода.

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.

На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.

Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.

Функции и особенности штатной

Видеокамера штатная для Hyundai Solaris представляет собой заглушку, выполненную в форме светильника с вмонтированной оптикой. Она ставится вместо любого фонаря. Устанавливать ее несложно, т. к. крепление и разводка выполнены в полном соответствии с заменяемым прибором. Однако многие водители не рекомендуют этого делать. Есть несколько моментов, которые влияют на такое решение.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

При монтаже видеокамеры заднего вида Hyundai Solaris в работе остается 1 фонарь освещения номера. Если он выйдет из строя, то номерной знак подсвечиваться не будет, а это повод для остановки транспортного средства инспекторами ГИБДД. В связи с тем, что светильники установлены в стороне от оси крышки багажника, то изображение будет смещено в одну или другую сторону в зависимости от размещения устройства, что негативно сказывается на качестве парковки у водителей, имеющих небольшой стаж вождения. Это в полной мере относится к установке камеры заднего вида Солярис хэтчбек.

Итак, установку я начал с разборки салона, сначала снял центральную накладку в багажнике


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Расстегнул чехол левой задней спинки и головкой на 12 открутил два болта крепления спинки к навесам, снял спинку и отодвинул в сторону


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Так же приподнял слева задний диван, короткой отвёрткой выкрутил два самореза на накладке порога


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

И сдёрнул накладку, она держится ещё на двух стальных защёлках


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Головкой на 10 открутил два болта и снял навес спинки


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Выкрутил два самореза в полу багажника и снял левую боковую обшивку багажника с пистонами


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Снова головкой на 10 открутил два болта на накладке вокруг стекла и снял накладку с пистонами


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Вынул три клипсы в задней части потолка


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Отключил разъём проводки крышки багажника


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Отстегнул проводку от кузова, она держится на двух клипсах


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Выкрутил четыре самореза из накладки крышки багажника и сдёрнул её с клипс


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Отсоединил все разъёмы и клипсы проводки, снял переходную гофру между кузовом и крышкой и вынул проводку из крышки


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Вот вся проводка крышки багажника


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Жгут я перебрал по этой схеме


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Так как камера питается от 6В, то для её работы был куплен в китае такой преобразователь


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

От преобразователя были отпаяны провода и припаяны свои


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Чёрный и синий вход 12В, будет подключен к лампе заднего хода. Чёрный и серый выход 5В в соответствии со схемой, с клеммами для разъёма FR11 со стороны машины

Закрыл родной коробочкой


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Так же подготовил видеокабель


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Настройка камеры с зеркалом

После установки и соединения оборудования желательно провести его настройку. Алгоритмы могут существенно различаться в зависимости от вида используемых моделей. Поэтому упомянем только о самом основном нюансе — использовании отображаемой на мониторе масштабной сетки.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Чем можно заменить оригинальную

Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.

Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.

Монтаж камеры

Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление. Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.

Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.

Как подключить видеокамеру заднего вида к зеркалу своими руками

Сегодня существует множество разных видов автомобильных зеркал со встроенными мониторами. Наиболее распространены модели с дисплеями диагональю 4,3 и 5 дюймов. Стандартные величины разрешения подобных экранов: 480×272 и 800×480. Этого вполне достаточно для получения качественной картинки происходящего сзади вашего автомобиля.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Предлагаемые на рынке модели обычно предусматривают возможность монтажа непосредственно на штатное зеркало, с помощью специальных гибких хомутов. Питание может подключаться от прикуривателя либо непосредственно от аккумулятора. Ещё один вариант подачи плюса — от сигнала заднего хода. В этом случае система будет активироваться только при включении задней передачи.

Сама камера устанавливается в месте, обеспечивающем наилучший обзор. Желательно, чтобы устройство было защищено от брызг грязи, а его внешний вид не привлекал внимание вандалов. Оптимальные варианты — монтаж на номерном знаке или внутри бампера, в специально просверленном отверстии. Второй способ лучше подходит для изделий с круглым в сечении корпусом. Можно также купить рамку номерного знака с уже встроенной камерой или гнездом под неё. Такой способ оптимален для квадратных в сечении устройств.


Установка камера с кнопкой багажника hyundai solaris 2 оригинал

Соединительный кабель прокладывается внутри салона автомобиля. Можно использовать технологические отверстия и ниши, подвязывать провода к жгутам штатной электропроводки. Необходимо предусмотреть вероятность повреждения и перетирания кабеля. Желательно дополнительно укреплять его изолентой в таких местах, особенно на изгибах.
